    ZX38A-CV半導體C-V特性測試儀

    產品簡介: ZX38A-CV半導體C-V特性測試儀:使用自動平衡電橋技術及四端對開爾文測試端、測量頻率范圍涵蓋20Hz~2MHz,***小分辨率1mHz,基本測量精度可達0.05%。主要用于測試半導體器件PN結的. . .
    簡要說明 / INSTRUCTIONS

    ZX38A-CV半導體C-V特性測試儀:使用自動平衡電橋技術及四端對開爾文測試端、測量頻率范圍涵蓋20Hz~2MHz,***小分辨率1mHz,基本測量精度可達0.05%。

    主要用于測試半導體器件PN結的勢壘電容在不同偏壓(V)下的電容量(C)。ZX38A-CV半導體C-V特性測試儀除了可以連接電腦上位機軟件掃描分析功能外,還提供在儀器大屏液晶顯示器上直接顯示C-V掃描曲線分析功能。這樣客戶不再需要為每臺儀器配置一臺電腦。這種方式既保證了測試效率,又降低了測試成本、還方便客戶在生產線上使用。還可以把儀器屏幕上顯示圖形和測試數據直接拷貝到U盤。

    本儀器還可以測試MOS管的輸入電容Ciss,輸入電阻Rg等參數。同時提供了內置±10VDC電壓源方便客戶測試3端管子。

    性能特點 / PERFORMANCE

    自動平衡電橋技術

    ZX38A使用的自動平衡電橋測試原理,把以往簡易的測量運放改進成:Lpot檢零電路,0度90度數字檢相及調制解調電路,Lcur高頻驅動電路等等組成的矢量負反饋網絡。從而保證了測量電路的虛地端更接近理想。自動平衡電橋技術能夠更好的抵消疊加偏壓對電容測量造成的誤差。

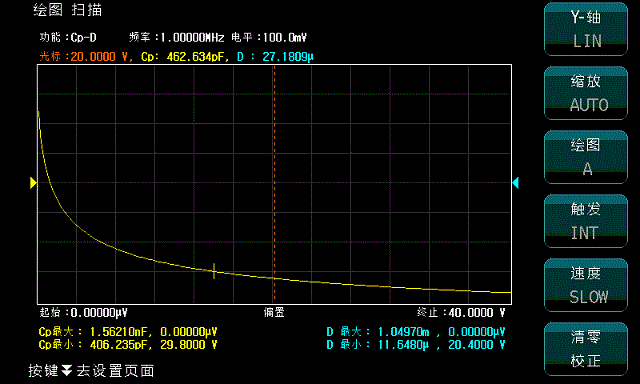

    主要測量頁面

    202109230910212425


    202109230910332412


    配備多種接口


    技術參數 / PARAMETER

    測量參數

    C、L、X、B、R、G、D、QESR、Rp、θ|Z|、|Y|

    測量電平

    0.005-20Vrms(<=1MHz)

    0.005-15Vrms(>1MHz)

    基本準確度

    0.05%, 具體見公司相關企業標準

    測量速度

    快速:100/秒、中速20秒、慢速6/













    |Z|,R,X

    0.01 mΩ99.9999MΩ

    |Y|G, B

    0.00001μS99.9999S

    C

    0.00001pF9.99999F

    D

    0.000019.99999

    L

    0.00001μH99999.9H

    Q

    0.0199999.9

    θ(RAD)

    -3.141593.14159

    θ(DEG)

    -179.999 °179.999°

    Δ%

    -999.999%999.999%

    內部直流

    偏置電壓

    可選配±100mA、-40V+40V

    量程方式

    自動、保持

    觸發方式

    內部、手動、自動、外部、總線

    校準功能

    開路/短路、掃頻清零、點頻清零

    等效電路

    串聯、并聯

    比較器

    十檔分選,BIN0BIN9、NGAUX

    PASS、HILOW(PASS/FAILLED顯示)

    接口

    RS232C、UsbHost、USB DeviceHandler、GPIB(選件)

    溫度濕度

    040,相對濕度≤75%

    電源要求

    100120 Vac198242 Vac

    4664 Hz,功率大于75 VA

    體積(WxHxD)

    400mmx132mmx410mm

    重量(凈重)

    8.5Kg


    企業優勢 / ADVANTAGE

    用權威說話
    品質保證值得信賴

    以“工匠精神,讓測試更精準”為理念,讓“致新精密”成為
    測試測量領域用戶的優選品牌

    榮獲高新技術企業等各類認證

    注重創新放心選擇

    擁有發明專利及多項實用新型專利

    我們以“工匠精神,讓測試更精準”為理念,堅持產品的精益求精 ,持續為客戶創造價值,不斷努力,讓“致新精密”成為測試測量領域用戶的優選品牌。

    訂購信息 / ORDER

    ●ZX38-CV:20Hz-1MHz 半導體C-V特性測試儀

    ●ZX38A-CV:20Hz-2MHz 半導體C-V特性測試儀

     性能特點

    ●自動平衡技術電橋,4端對開爾文測試端

    ●提供內部直流偏壓-40V~+40V

    ●簡體中文、英文操作語言

    ●繪圖掃描、開路、短路、負載校正等等功能

    ●進行測試數據、測試條件保存(U盤或內部)

    ●繪圖掃描圖像直接拷屏到U盤功能

    ●加強的測試端保護功能

    ●USB、GPIB(選件)、RS232、LAN(選件)等上位機連接接口
