    ZX9501SA 系列絕緣耐壓測試儀

    產品簡介: ZX9501SA系列絕緣耐壓測試儀采用800*480彩色液晶顯示屏,其輸出電壓的大小、輸出電壓的上升、測試、下降時間、輸出電壓的頻率完全由MCU控制,能實時顯示擊穿電壓的電流值和電壓值,全系列儀器都具. . .
    產品視頻 / VIDEO
    簡要說明 / INSTRUCTIONS

      ZX9501SA系列絕緣耐壓測試儀采用800*480彩色液晶顯示屏,其輸出電壓的大小、輸出電壓的上升、測試、下降時間、輸出電壓的頻率完全由MCU控制,能實時顯示擊穿電壓的電流值和電壓值,全系列儀器都具有電弧偵測功能和測試線接觸檢查功能。

      ZX9501SA系列絕緣耐壓測試儀獨特的測試線接觸檢查功能,解決了用戶”因測試線斷線造成的不良品誤判”的困擾,可廣泛應用于耐壓測試的半自動或自動化生產線上,大大提高產品測試的可靠性。


    性能特點 / PERFORMANCE

      ●中英文操作界面

      ●列表顯示功能,多步結果一屏顯示

      ●鍵盤鎖功能,關機自動保存測試條件

      ●開短路偵測功能(OSC)

      ●測試線接觸檢查功能

      ●不良品聲光報警功能

      ●快速放電功能

      ●電弧偵測功能,電流、等級兩種模式可選

      ●人體防觸電保護功能(GFI)

      ●任意設定電壓上升時間、測試時間、下降時間

      ●支持U盤和內部文件保存

      ●電流底數清零功能

      ●可通過U盤更新儀器軟件


      性能特點觸檢查功能的測試應用舉例

      要測量一只電源變壓器(DUT)的耐壓性能,測量項目如下:

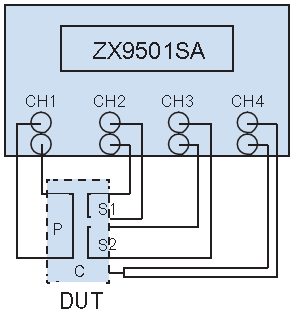

      (1)初級繞組P-次級繞組S1、次級繞組S2:AC耐壓測試(2)初級繞組P、次級繞組S1、次級繞組S2-磁芯C:AC耐壓測試(3)要有測試線接觸檢查功能,防止測試線斷線引起誤判。接線方法如下圖所示:


      在測試前,ZX9501SA系列耐壓測試儀先進行測試線的接觸檢查,如果檢測到測試線斷線或接觸不良,則儀器會報警提示”CHECKFAIL”(測試線接觸不良),并終止測試。如果接觸檢查通過,則繼續進行后面的耐壓測試。

    技術參數 / PARAMETER

    型號

    ZX9501

    ZX9501S

    ZX9501B

    ZX9501C

    ZX9502

    耐壓測試

    輸出電壓

    AC

    0.05kV~5kV ±(1.0%讀數+5個字)(50Hz、60Hz可 選)

    0.05kV~10kV±(1.0%讀數+5個字)(50Hz、

    60Hz可選)

    DC

    0.05kV~6kV  ±(1.0%讀數+5個字)

    ------

    0.05kV~10kV±(1.0%讀數+5個字)

    電壓調整率

    ≤(1.0%+10V)(額定功率)

    電流測試范圍

    AC

    0.1mA~30mA

    0.1mA~20mA

    0.1mA~20mA

    DC

    0.01mA~10mA

    0.01mA~5mA

    ------

    0.1mA~5mA

    測試精度

    ±(1.0%讀數+5個字)

    ------

    ±(1.0%讀數+5個字)

    放電功能

    測試結束后自動放電(DCW)

    ------

    測試結束后自動放電(DCW)

    絕緣電阻測試

    輸出電壓

    0.05kV~1kV ±(1.0%讀數+2V)

    ------

    0.05kV~1kV ±(1.0%讀數+2V)

    電阻測試范圍

    0.1MΩ~10GΩ.(電流范圍在

    10nA~10mA)

    ------

    0.1MΩ~10GΩ.(電流范圍在10nA~10mA)

    電阻測試精度

    500V~1000V

    1MΩ~1GΩ±(5%讀數+5個字)

    ------

    1MΩ~1GΩ±(5%讀數+5個字)

    1GΩ~10GΩ±(10%讀數+5個字)

    1GΩ~10GΩ±(10%讀數+5個字)

    50V~500V

    0.1MΩ~1GΩ±(10%讀數+5個字)

    ------

    0.1MΩ~1GΩ±(10%讀數+5個字)

    放電功能

    測試結束后自動放電

    ------

    測試結束后自動放電

    電弧偵測


    測量范圍

    AC

    1~9級(出廠默認為5)

    (對應電流:20mA,18mA,16 mA, 14 mA, 12 mA, 10 mA, 7.7 mA, 5.5 mA, 2.8  mA)

    DC

    1~9級

    1~9級

    ------

    1~9級

    一般參數


    八路矩陣掃描器

    ------

    ------

    ------

    存儲器

    120組,每組100步

    電壓上升時間

    0.1s~999s

    電壓跌落時間

    0.1s~999s

    電壓等待時間

    0.1s~99.9s(僅直流)

    測試時間設定

    0.3s~999s

    接口

    標配

    RS232、USB、HANDLER、REMOTEI/O

    選件

    GPIB、SCAN


    企業優勢 / ADVANTAGE

    用權威說話
    品質保證值得信賴

    以“工匠精神,讓測試更精準”為理念,讓“致新精密”成為
    測試測量領域用戶的優選品牌

    榮獲高新技術企業等各類認證

    注重創新放心選擇

    擁有發明專利及多項實用新型專利

    我們以“工匠精神,讓測試更精準”為理念,堅持產品的精益求精 ,持續為客戶創造價值,不斷努力,讓“致新精密”成為測試測量領域用戶的優選品牌。

    訂購信息 / ORDER

      ●ZX9501SA-4:帶4路掃描功能交直流絕緣耐壓測試儀,帶測試線接觸檢查功能。

      ●ZX9501SA-8:帶8路掃描功能交直流絕緣耐壓測試儀,帶測試線接觸檢查功能。

      ●ZX9501SA-16:帶16路掃描功能交直流絕緣耐壓測試儀,帶測試線

      接觸檢查功能。


    應用領域 / APPLICATION

      ●自動化測試系統

      ●家用電器

      ●變壓器、電機

      ●電氣設備

      ●電子元器件

      ●新能源汽車

      ●照明行業

      ●醫療設備
