    ZX8815/ZX8812 系列脈沖式線圈測試儀

    產品簡介: ZX8815系列脈沖式線圈測試儀是專門針對繞線元件測試需求所設計,利用一高壓充電之微小電容(測試能量低)與待測線圈形成RLC并聯諧振,由振蕩的衰減波形,透過高達100Msps(可定制200Msps)且. . .
    簡要說明 / INSTRUCTIONS

      ZX8815系列脈沖式線圈測試儀是專門針對繞線元件測試需求所設計,利用一高壓充電之微小電容(測試能量低)與待測線圈形成RLC并聯諧振,由振蕩的衰減波形,透過高達100Msps(可定制200Msps)且精密的取樣處理分析技術,可檢驗出線圈自體絕緣不良(匝間短路、層間短路、絕緣性能降低等),讓組件生產廠商及使用者能更有效的為產品質量把關。

      ZX8815系列儀器測量速度快、測試波形重復性好,可廣泛應用于電機、工頻變壓器、繼電器、開關電源變壓器、消磁線圈等由漆包線繞性元件中;ZX8815系列可應用于自動化測試系統大大提高測試效率。


    性能特點 / PERFORMANCE

      ●65k色7寸TFT800*480高清顯示屏,中英文可選操作界面

      ●100Msps波形采樣率,6500bytes存儲深度(可定制200Msps)。

      ●高速測試,***高達15次/秒

      ●四種波形比較判定方法:面積、面積差、電暈和相位差

      ●***的電壓穩定性、測試重復性,確保測試穩定

      ●強大的電暈分析提取功能,挖掘產品潛在的絕緣不良問題

      ●儀器參數自動保存,開機文件加載功能

      ●波形垂直放大、水平縮放和移動功能,便于觀察細節

      ●樣本平均功能,可進行多達32次標準波形的平均處理

      ●自動標準采集模式,自動選擇合適的采樣率

      ●破壞性測試為您選擇合適測試電壓

      ●消磁脈沖的施加,保證測試波形一致

      ●可通過USBHOST來實現儀器固件版本的升級更新

      ●腳控接口用于簡便快速的測量

      ●Handler、RS232C、USBDevice、USBHost和GPIB(選件)接口豐富

      ●提供***多4通道測試,可任意測試三相電機三角形接法和星形接法、單相電機主副繞組、主副副繞組、主副+主副繞組,滿足全系列電機匝間測試,也可以提供4個繞組的掃描測試功能和繞組對比測試功能。


    企業優勢 / ADVANTAGE

    用權威說話
    品質保證值得信賴

    以“工匠精神,讓測試更精準”為理念,讓“致新精密”成為
    測試測量領域用戶的優選品牌

    榮獲高新技術企業等各類認證

    注重創新放心選擇

    擁有發明專利及多項實用新型專利

    我們以“工匠精神,讓測試更精準”為理念,堅持產品的精益求精 ,持續為客戶創造價值,不斷努力,讓“致新精密”成為測試測量領域用戶的優選品牌。

    訂購信息 / ORDER

      ●ZX8815-3KV脈沖電壓輸出:100-3000V

      ●ZX8815-5KV脈沖電壓輸出:100-5000V

      ●ZX8815-10KV脈沖電壓輸出:100-10000V

      ●ZX8815S-22通道測試,脈沖電壓輸出:100-5000V

      ●ZX8815S-44通道測試,脈沖電壓輸出:100-5000V

      ●ZX8815S-88通道測試,脈沖電壓輸出:100-5000V

      ●ZX8812-2KV脈沖電壓輸出:100-2000V,適合小電感測試

      ●ZX8812-5KV脈沖電壓輸出:100-5000V,適合小電感測試

      ●ZX8815S-XX10通道-100通道,脈沖電壓輸出:100-10000V??筛鶕?jù)客戶要求定制。


    主要附件 / ENCLOSURE

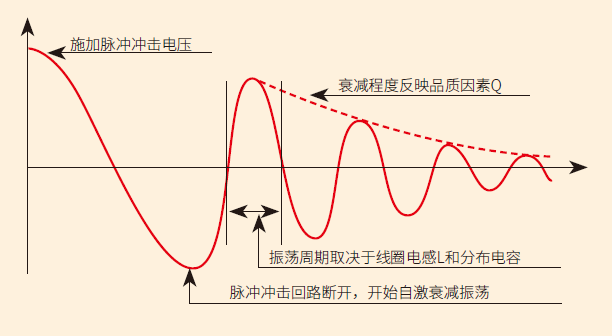

      先進的脈沖測試原理


      所謂的“繞線元件脈沖測試”是以非破壞性、高速、低能量電壓脈沖施加于被測件,分析對比良品波形與不良品測試波形達到判斷之目的。ZX8815系列超大屏幕、超高采樣率、高性能處理技術,讓客戶直觀的分辨出不良品與良品之區別。

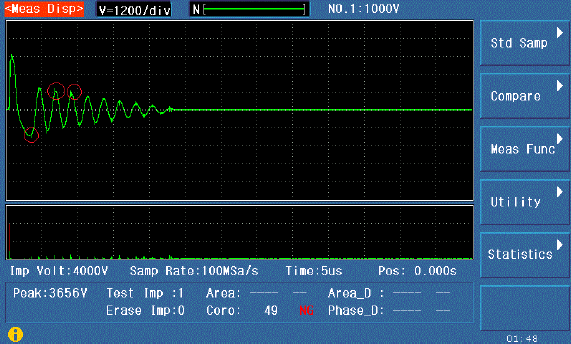

      強大的電暈測試功能


      可定制高達200Msps的高速采樣率,精確提取電暈信息,并配備電暈顯示功能,電暈顯示一目了然,對產品性能做到防患于未然,大大提高產品質量。


      獨特的破壞性測試功能

      破壞測試是從起始電壓開始,以步進電壓為電壓步進,以終止電壓結束并結合比較器進行比較的一種測試模式,用于判別被測件的極限耐壓值,可幫助客戶了解自己產品的耐壓值,作為設定測試電壓的參考。

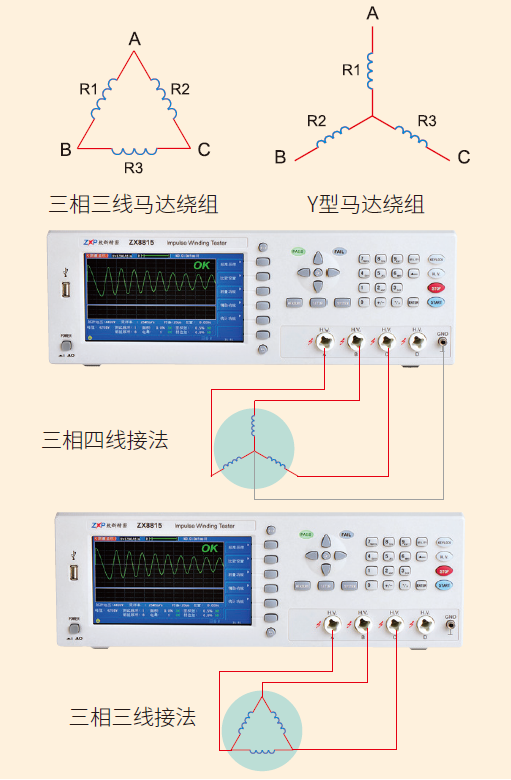

      擴展的雙通道、四通道測試功能

      ZX8815S-2雙通道、ZX8815S-4四通道可滿足客戶對Y型繞組(三相四線)、三相三線繞組的測試需求,馬達繞組一次測試完畢,避免多次切換測試煩惱,測試快、效率高并且具有超高性價比,廣受客戶好評。還可以外掛多通道掃描盒,典型的如8通道掃描盒。



    其他信息 / OTHERS

      先進的脈沖測試原理


      所謂的“繞線元件脈沖測試”是以非破壞性、高速、低能量電壓脈沖施加于被測件,分析對比良品波形與不良品測試波形達到判斷之目的。ZX8815系列超大屏幕、超高采樣率、高性能處理技術,讓客戶直觀的分辨出不良品與良品之區別。


      強大的電暈測試功能


      可定制高達200Msps的高速采樣率,精確提取電暈信息,并配備電暈顯示功能,電暈顯示一目了然,對產品性能做到防患于未然,大大提高產品質量。


      獨特的破壞性測試功能

      破壞測試是從起始電壓開始,以步進電壓為電壓步進,以終止電壓結束并結合比較器進行比較的一種測試模式,用于判別被測件的極限耐壓值,可幫助客戶了解自己產品的耐壓值,作為設定測試電壓的參考。


      擴展的雙通道、四通道測試功能

      ZX8815S-2雙通道、ZX8815S-4四通道可滿足客戶對Y型繞組(三相四線)、三相三線繞組的測試需求,馬達繞組一次測試完畢,避免多次切換測試煩惱,測試快、效率高并且具有超高性價比,廣受客戶好評。還可以外掛多通道掃描盒,典型的如8通道掃描盒。
